FitterMaster, a calculadora para tubista do seu iPhone

O que você calcula com o app?

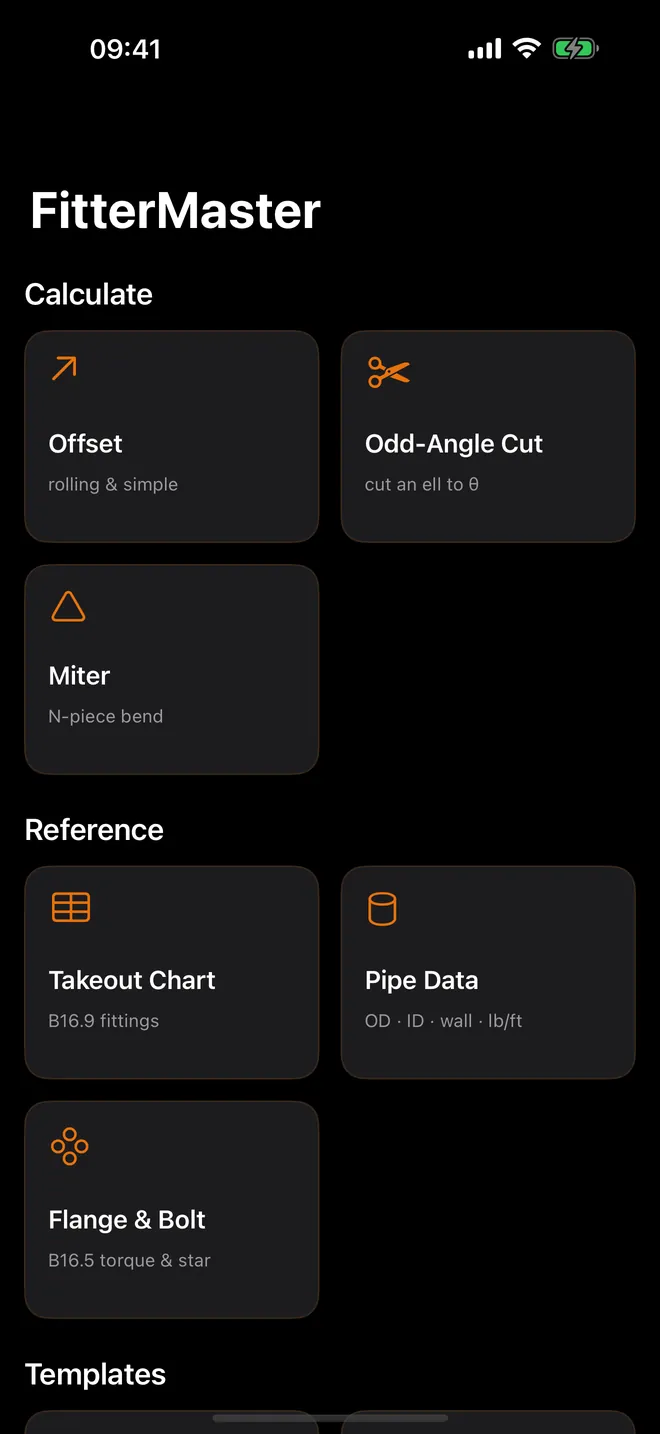

A tela principal é dividida em quatro grupos, então você acha a calculadora certa pelo tipo de trabalho.

• Calcular: Desvio para offsets rolantes e simples (deslocamento verdadeiro, comprimento, avanço horizontal, cota da conexão e comprimento do corte), Corte em ângulo livre para cortar uma curva de 90° em qualquer ângulo de 5° a 89°, e Meia-esquadria para curvas segmentadas de 2 a 8 gomos.

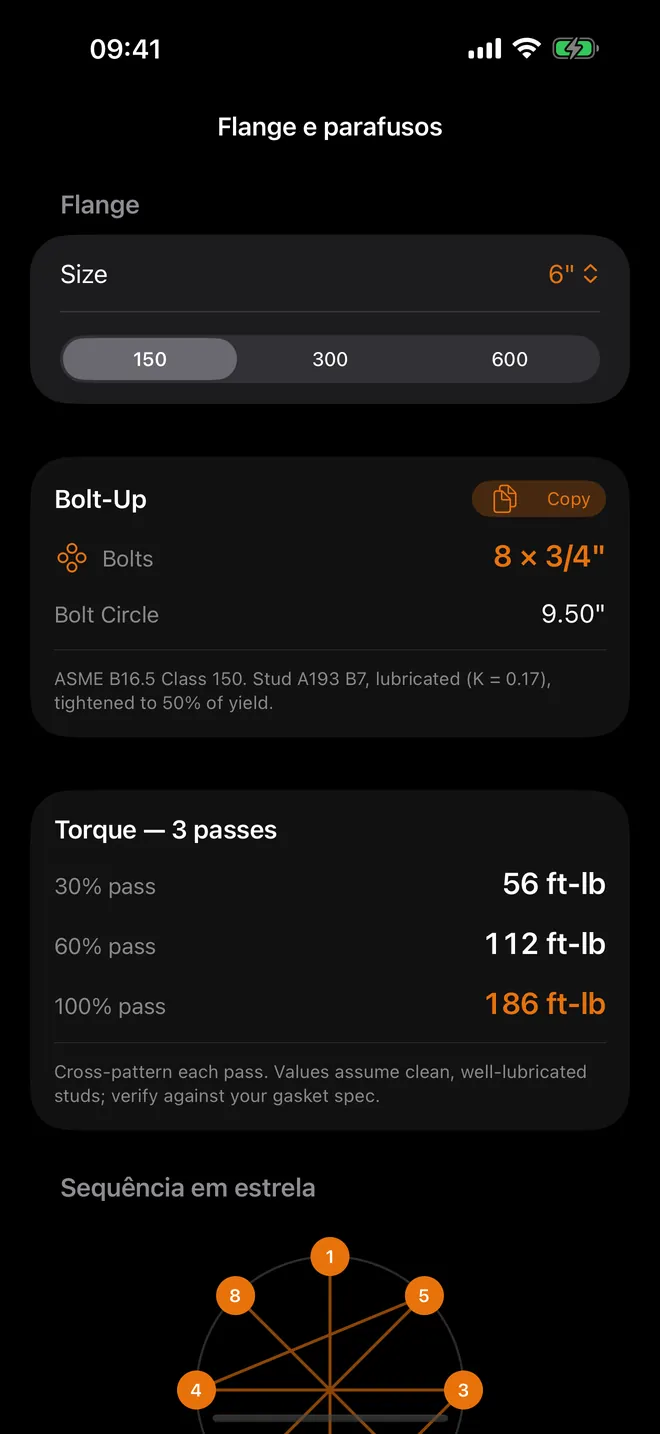

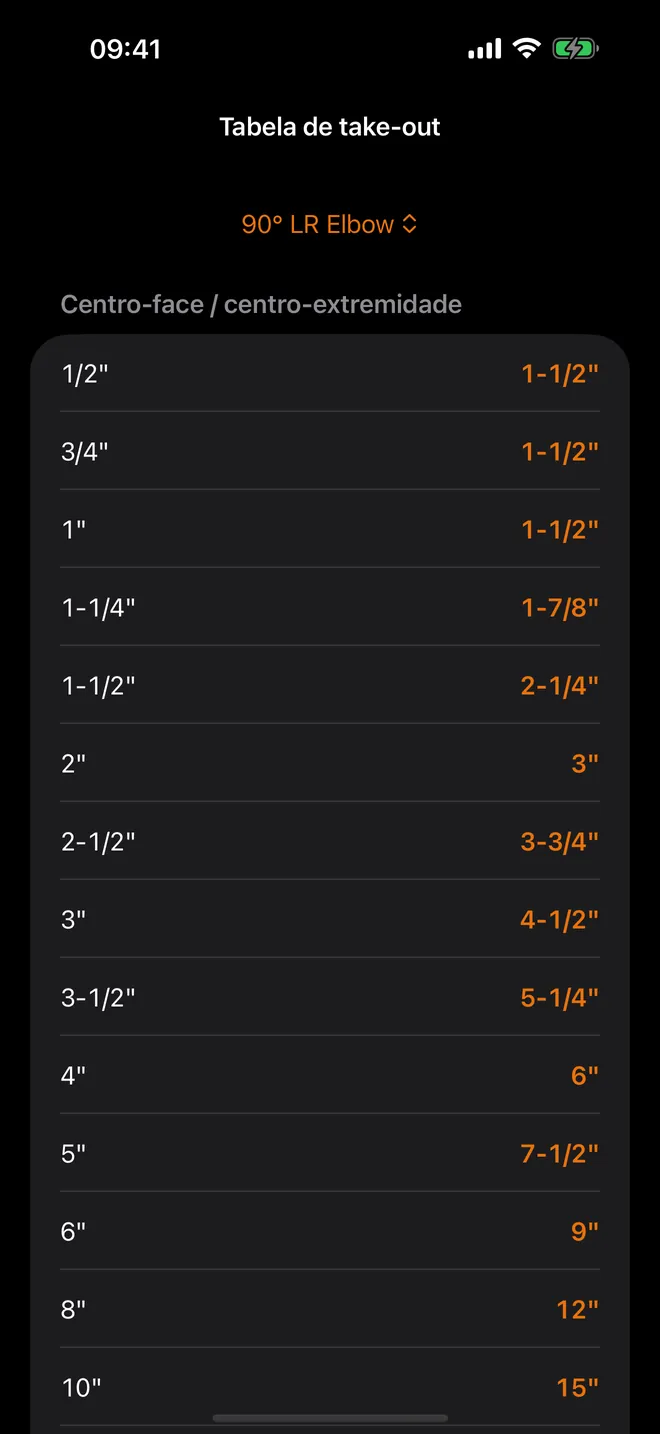

• Consulta: a Tabela de cotas de conexões com conexões de topo B16.9, Dados do tubo com Ø ext., Ø int. e peso por pé, e Flange e parafusos para aparafusamento B16.5 Classe 150, 300 e 600.
• Gabaritos: Enxerto reto e oblíquo para bocas de derivação e enxertos oblíquos de 30° a 90°, e Perna de apoio para um suporte recortado sobre um tubo principal reto ou sobre o dorso de um cotovelo de 90°.
• Ferramentas: Contas com a trena para somar pés-polegadas-dezesseis avos e converter decimais ou milímetros em fração, Meus spools para offsets salvos, e Ajustes.

Os resultados saem como na trena: pés, polegadas e dezesseis avos, ou trinta e dois avos se você preferir. Um salto de 15" com deslocamento lateral de 8" a 45° em cotovelos de raio longo de 2" dá um Comprimento do corte de 1'-9-5/16" sem folga de solda.

Como começar

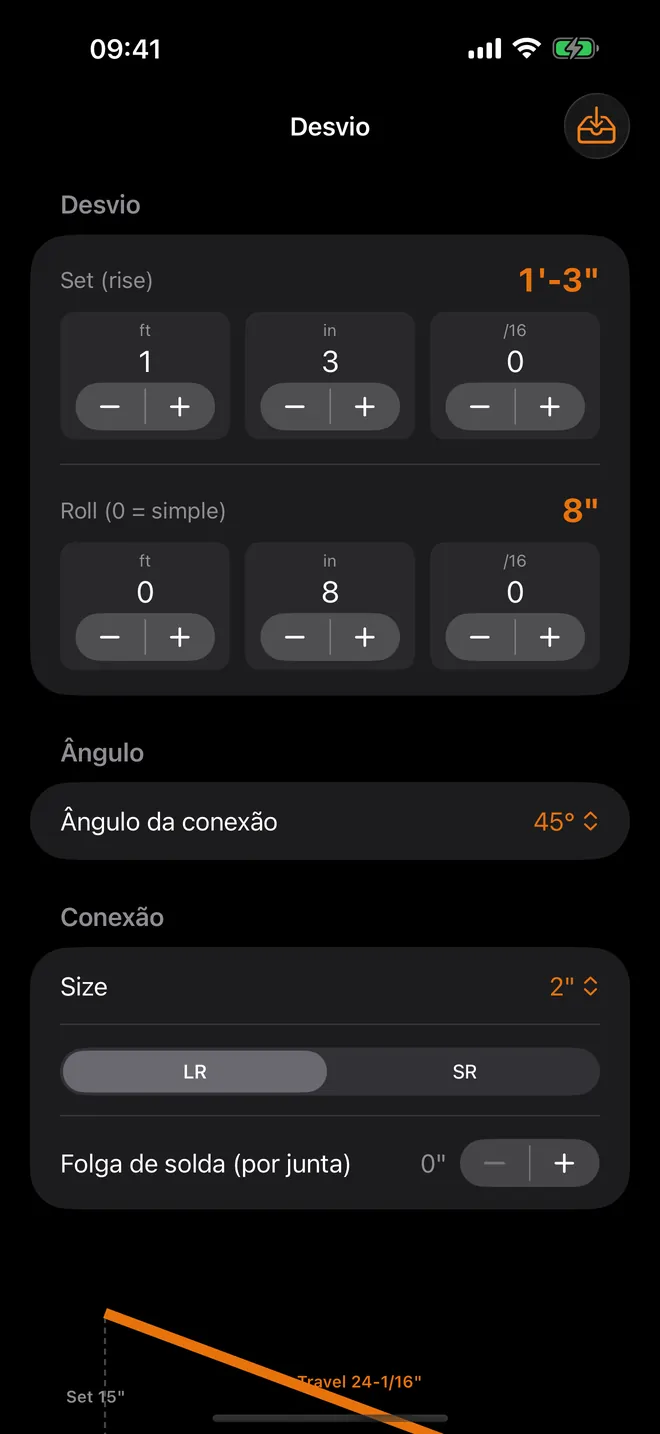

1. Abra Desvio no grupo Calcular.
2. Ajuste Salto (vertical) e Deslocamento lateral (0 = simples) com os seletores de pés, polegadas e dezesseis avos. Deixe o deslocamento lateral em 0 para um offset simples.
3. Escolha o Diâmetro e a Série (LR ou SR) dos cotovelos e a Folga de solda (por junta).
4. Leia a Lista de corte: Deslocamento verdadeiro, Comprimento (centro a centro), Avanço horizontal, Cota da conexão (cada) e Comprimento do corte. O triângulo do offset fica desenhado acima.
5. Toque em Copiar ou Compartilhar para enviar os números ao seu encarregado ou às suas anotações.

Gratuito, e o que o upgrade Pro acrescenta

O app é gratuito para baixar. O desvio no ângulo de 45° com comprimento de corte completo, Dados do tubo para STD e Sch 40, Contas com a trena e Ajustes ficam grátis, com anúncios.

FitterMaster Pro é uma única compra opcional feita uma vez, não uma assinatura, e não há período de teste. Ele libera os outros ângulos de conexão (5,625°, 11,25°, 22,5°, 30°, 60° e 90°), Corte em ângulo livre, Meia-esquadria, a Tabela de cotas de conexões, Flange e parafusos, as duas telas de gabaritos, as tabelas Sch 10, XS, Sch 80, Sch 160 e XXS, Meus spools, o modo em milímetros, e remove os anúncios.

Offline, privado, sem conta

Todo cálculo e toda tabela rodam no celular, então funciona numa casa de máquinas no subsolo ou num canteiro sem sinal. Não há conta e nada é enviado para a internet; os spools salvos e seus ajustes ficam só no aparelho.

A internet só é usada para os anúncios na versão gratuita, para comprar ou restaurar o Pro, e para a verificação da App Store ao abrir o app. Se você já comprou o Pro, ele continua liberado offline. A única permissão pedida é a de rastreamento (App Tracking Transparency), para os anúncios; recusar não muda nada nas calculadoras.

Limites, e para quem não é

• Só para iPhone, em retrato. Não há layout para iPad, nem versão para Android, Mac ou Apple Watch.
• Só dados de tubo de aço carbono soldado de topo: sem cotas de conexão roscada ou soquete, sem tabelas de cobre, PVC ou inox, sem flanges de Classe 900 acima.
• Os gabaritos são recortes de 16 estações na tela. O app não imprime uma faixa envolvente em papel.
• Os diâmetros são NPS em polegadas, também no modo métrico. O app não usa diâmetros DN.

Se você dobra eletroduto EMT ou rígido, esta não é a ferramenta certa: o FitterMaster é para tubo e conexões soldadas.
