FitterMaster、iPhoneで使う配管工の計算アプリ
配管工向け計算アプリ：オフセット、テイクアウト、型紙、フランジ
FitterMasterは、NPS 1/2から24までの突合せ溶接炭素鋼管を扱う配管工・スチームフィッター・溶接工のための、iPhone用計算機兼ポケットリファレンスです。実測したセットとロールから切り出し長さを求め、オプションのPro版ではエルボカット、マイター、巻き付け型紙、フランジ締付けとすべての配管スケジュールが追加されます。
何が計算できるか？

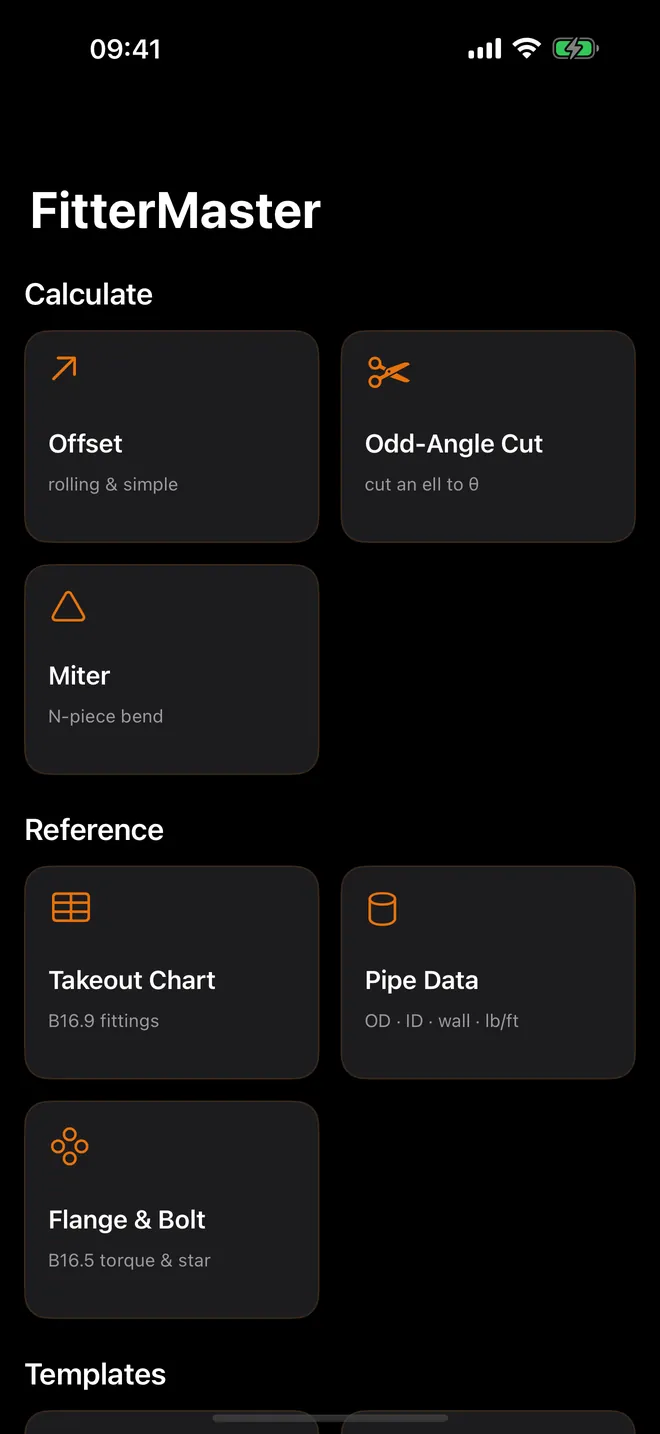

メイン画面は作業内容ごとに4つのグループに分かれているので、目的の計算機がすぐに見つかります。
- 計算：ローリングオフセットと単純オフセット用のオフセット（真のオフセット、芯々長さ、水平距離、テイクアウト、カット長さ）、90°エルボを5°から89°まで任意の角度に切り詰める任意角度の切断、2～8本のセグメントで作る曲げ用の留め継ぎ。

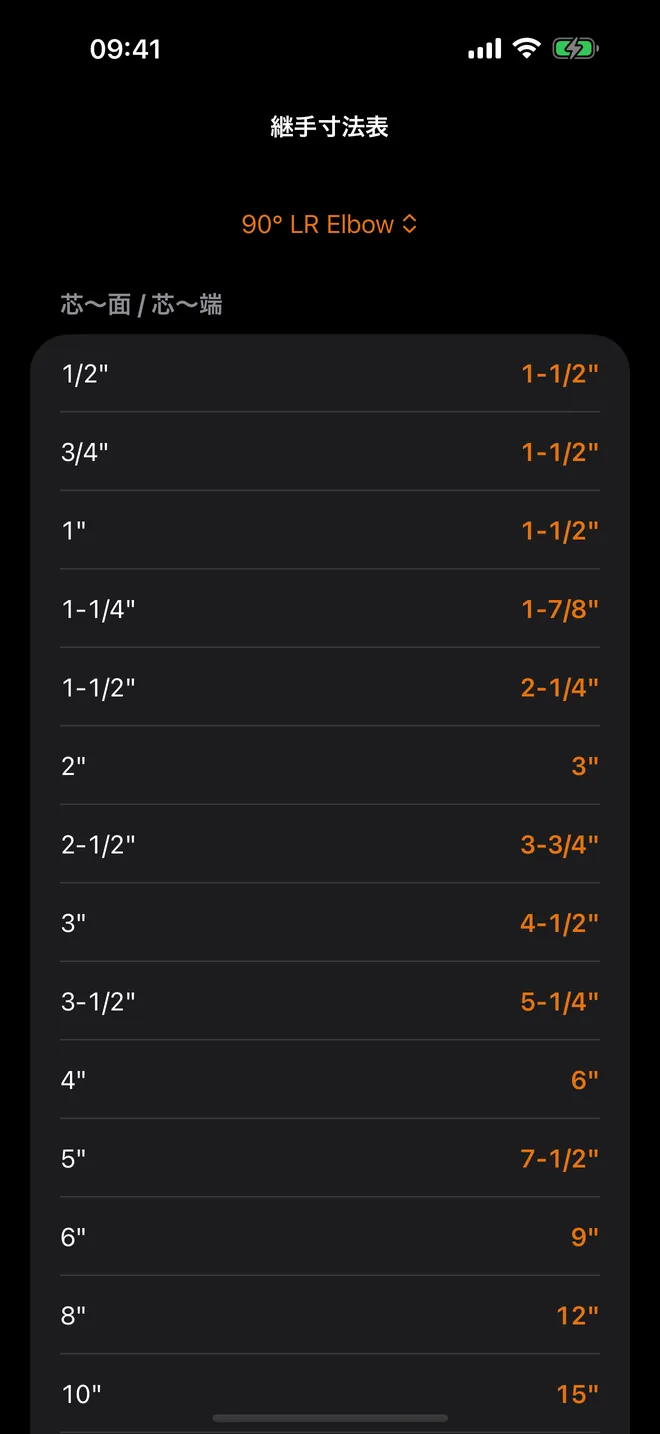

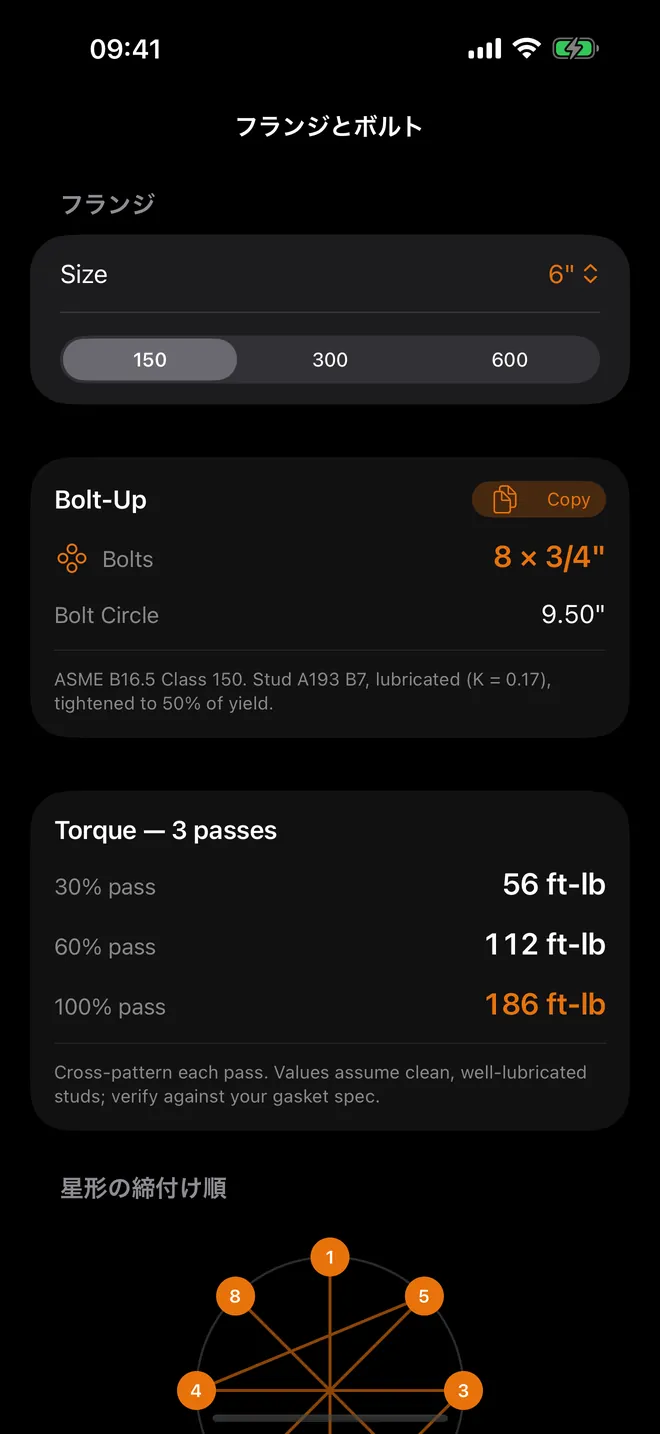

- 参照データ：B16.9突合せ継手の継手寸法表、外径・内径・1フィートあたりの重量が載った配管データ、B16.5クラス150・300・600のボルト締付け用フランジとボルト。
- 型紙：枝管のフィッシュマウスと30°～90°のラテラル分岐用サドル分岐とラテラル分岐、直管または90°エルボの背側に取り付ける支持脚用ダミーレッグ。
- ツール：フィート・インチ・16分の1を足し算し、小数やミリメートルを分数に変換するメジャーの計算、保存したオフセット用のマイスプール、そして設定。
結果はメジャーそのままの読み方で、フィート・インチ・16分の1、好みで32分の1でも表示されます。15インチのセットと8インチのロール、45°、2インチのロングラジウスエルボなら、溶接ギャップなしでカット長さは1'-9-5/16"になります。
クイックスタート

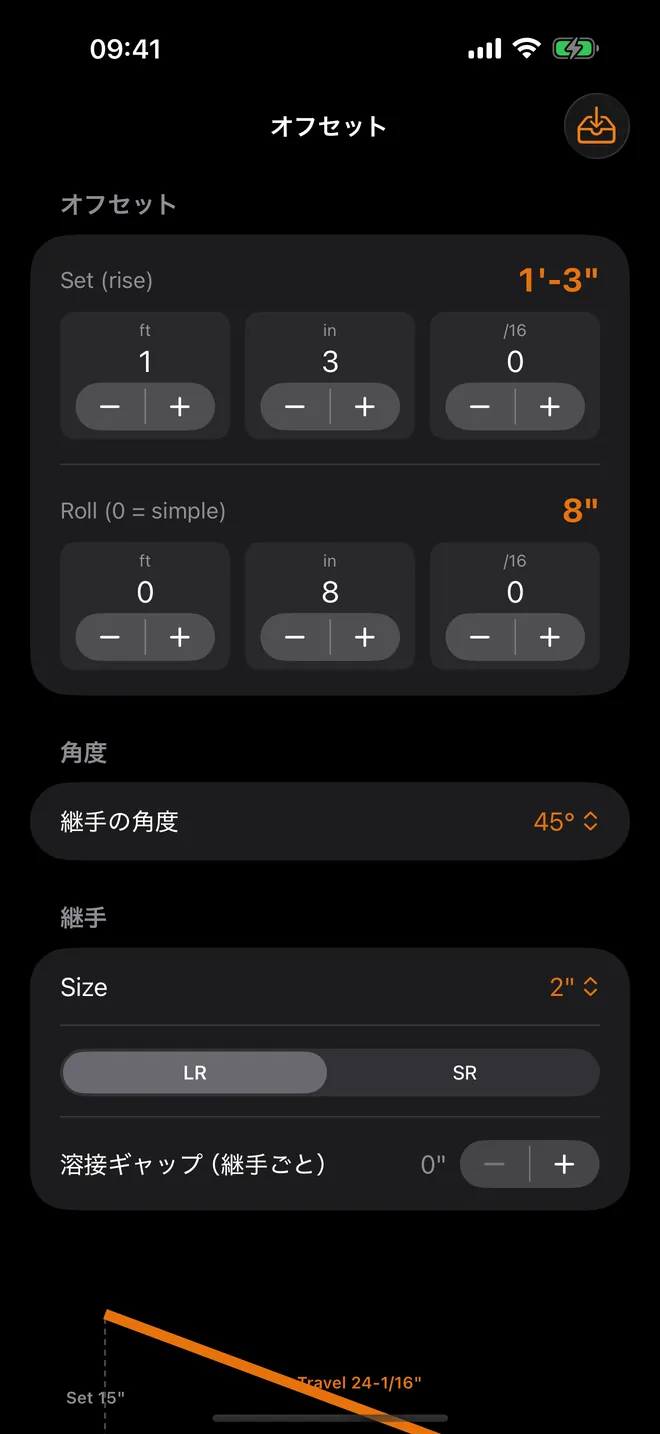

- 計算グループからオフセットを開きます。
- フィート・インチ・16分の1のステッパーで立ち上がり（垂直）と横振り（0＝単純）を設定します。単純オフセットにする場合は横振りを0のままにします。
- エルボの呼び径とシリーズ（LRまたはSR）、溶接ギャップ（継手ごと）を選びます。
- カットリストを確認します：真のオフセット、芯々長さ、水平距離、継手寸法（1個あたり）、カット長さ。その上にオフセットの三角形が描かれます。
- コピーまたは共有をタップして、数値を職長や自分のメモに送ります。
無料版と、Pro版で追加される機能
アプリのダウンロードは無料です。45°の継手角度でのオフセット計算（カット長さ込み）、STDとSch 40の配管データ、メジャーの計算、設定は、広告付きで無料のまま使えます。
FitterMaster Proは買い切りのオプション課金で、サブスクリプションではなく、無料試用もありません。ほかの継手角度（5.625°、11.25°、22.5°、30°、60°、90°）、任意角度の切断、留め継ぎ、継手寸法表、フランジとボルト、両方の型紙画面、Sch 10・XS・Sch 80・Sch 160・XXSの表、マイスプール、ミリメートル表示が解禁され、広告も消えます。
オフライン、プライバシー、アカウント不要
すべての計算と表はiPhone上で動くので、地下の機械室や電波の届かない現場でも使えます。アカウントは不要で、何もアップロードされません。保存したスプールや設定は端末内に留まります。
インターネットを使うのは無料版の広告、Pro版の購入・復元、起動時のApp Storeチェックだけです。すでにPro版を購入済みなら、オフラインでも解除された状態のままです。許可を求めるのはApp Tracking Transparencyだけで、これは広告のためのものです。拒否しても計算機能は何も変わりません。
できないこと、向いていない人
- iPhone専用、縦向きのみ。iPad用レイアウト、Android、Mac、Apple Watch版はありません。
- 対応データは突合せ溶接の炭素鋼のみです：ねじ込みや差し込み溶接のテイクアウト、銅管・PVC・ステンレスの表、クラス900以上のフランジは含まれません。
- 型紙は画面上の16ポイントのカットバックです。アプリから紙の展開図を印刷することはできません。
- 配管サイズはインチのNPS表示で、メトリックモードでも同様です。DNサイズは使用していません。
EMTや金属可とう電線管を曲げる場合、このアプリは向きません。FitterMasterは溶接配管と継手のためのものです。
