FitterMaster, der Rohrschlosser-Rechner für dein iPhone

Was kannst du damit berechnen?

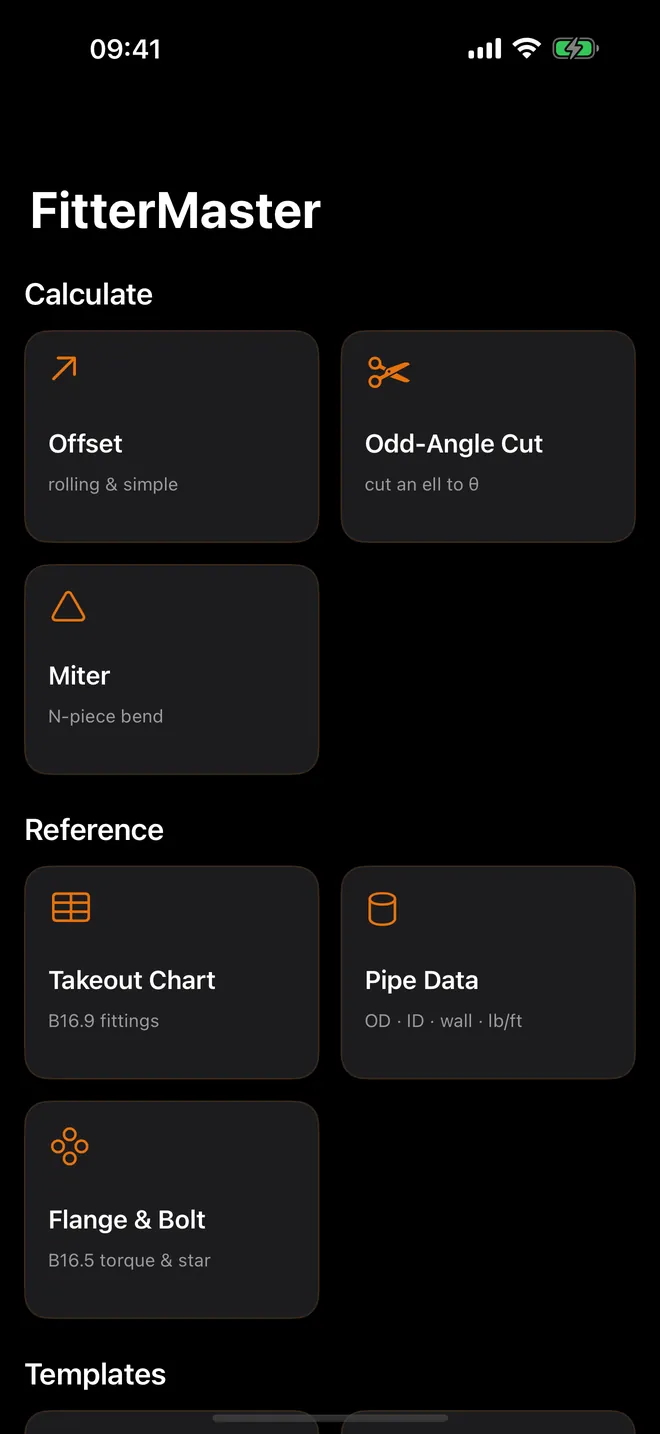

Der Startbildschirm ist in vier Gruppen aufgeteilt. Du findest den passenden Rechner schnell, weil der Name der Gruppe schon sagt, für welche Aufgabe sie taugt.

• Berechnen: Versatz für rollierenden und einfachen Versatz (wahrer Versatz, Länge, Lauflänge, Einbaumaß und Schnittlänge), Schnitt im freien Winkel zum Kürzen eines 90°-Bogens auf jeden Winkel von 5° bis 89°, und Gehrung für 2- bis 8-teilige Segmentbögen.

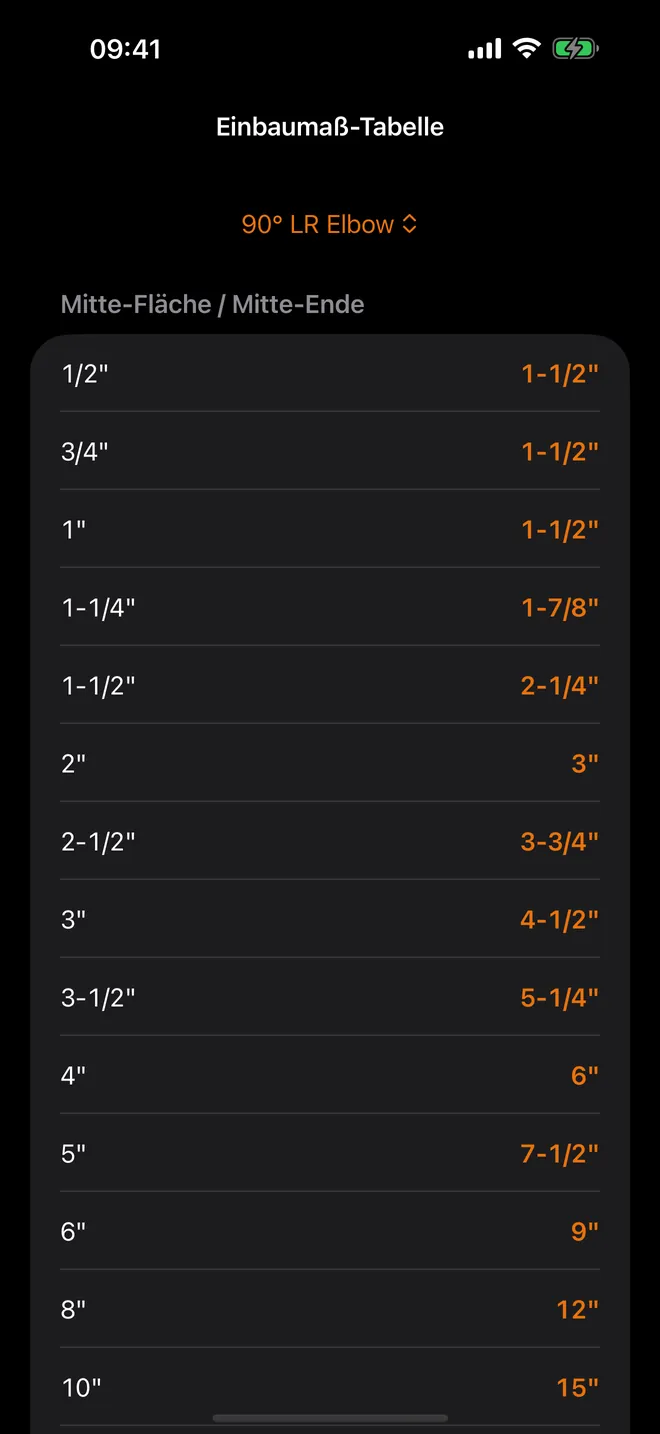

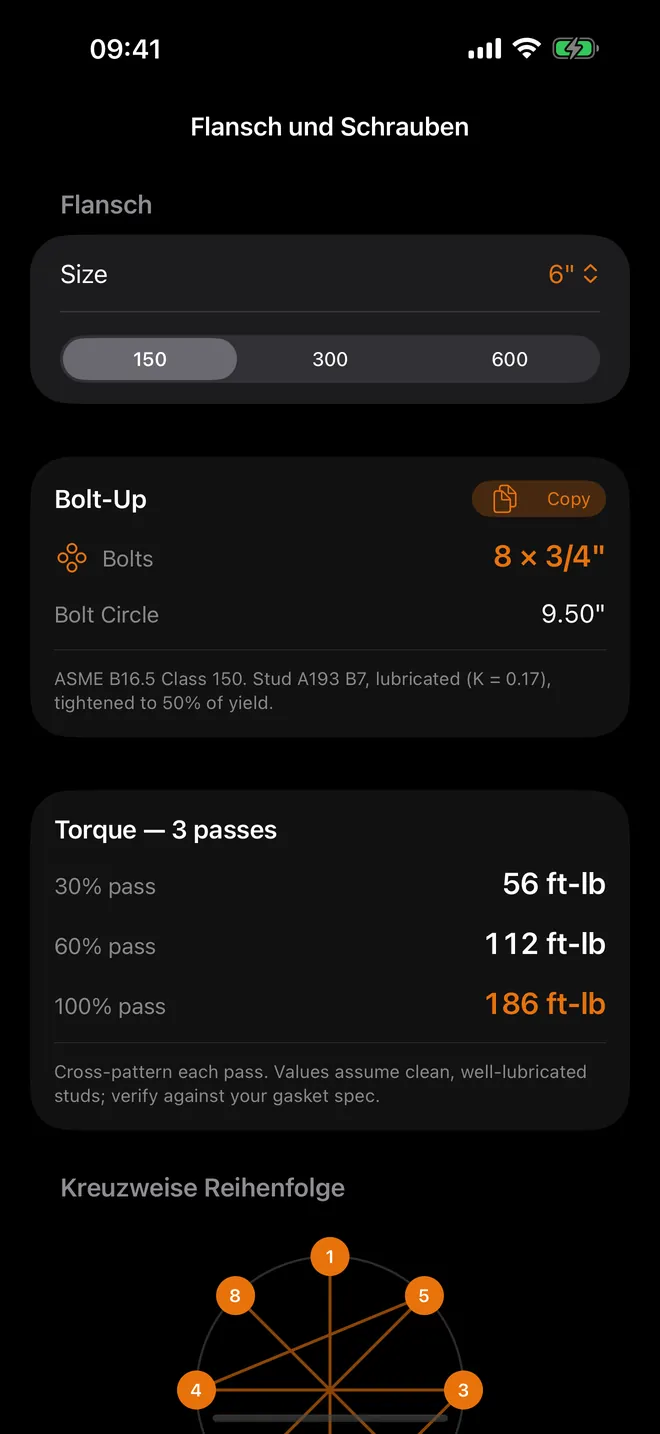

• Nachschlagen: die Einbaumaß-Tabelle mit B16.9-Stumpfschweißfittings, Rohrdaten mit Außen-Ø, Innen-Ø und Gewicht pro Fuß, und Flansch und Schrauben für B16.5-Verschraubung in Klasse 150, 300 und 600.
• Schablonen: Sattel- und Schrägabzweig für Fischmaul-Abzweige und Schrägabzweige von 30° bis 90°, und Stützfuß für einen auf ein gerades Hauptrohr oder den Rücken eines 90°-Bogens ausgeklinkten Träger.
• Werkzeuge: Rechnen mit dem Bandmaß zum Addieren von Fuß-Zoll-Sechzehntel und Umrechnen von Dezimalzahlen oder Millimetern in Brüche, Meine Spools für gespeicherten Versatz, und Einstellungen.

Die Ergebnisse liest du wie am Bandmaß: Fuß, Zoll und Sechzehntel, oder Zweiunddreißigstel, falls du das eingestellt hast. Ein Höhenversatz von 15" mit 8" Seitenversatz bei 45° auf 2"-Langradius-Bögen ergibt eine Schnittlänge von 1'-9-5/16" ohne Schweißspalt.

Schnellstart

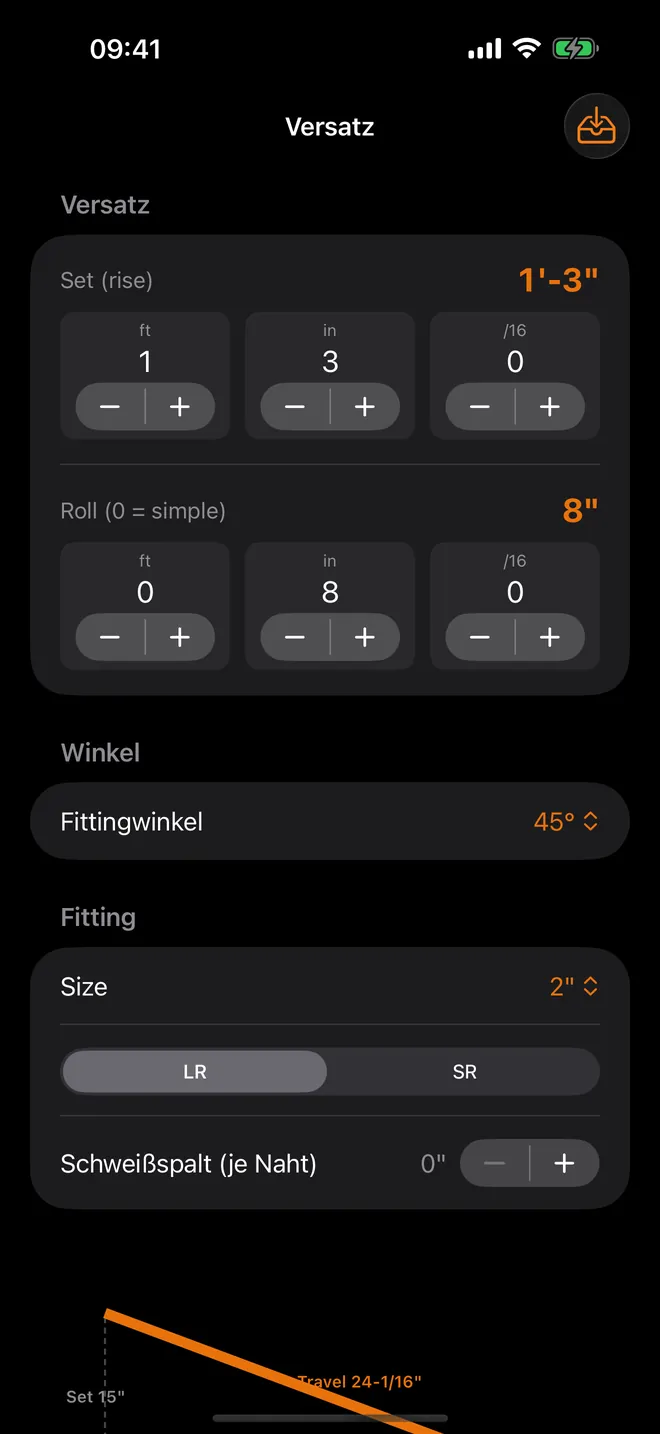

1. Öffne Versatz aus der Gruppe Berechnen.
2. Stelle Höhenversatz und Seitenversatz (0 = einfach) mit den Steppern für Fuß, Zoll und Sechzehntel ein. Für einfachen Versatz lässt du den Seitenversatz bei 0.
3. Wähle Nennweite und Radiusreihe (LR oder SR) der Bögen sowie den Schweißspalt (je Naht).
4. Lies die Schnittliste: Wahrer Versatz, Länge (Mitte–Mitte), Lauflänge, Einbaumaß (je Fitting) und Schnittlänge. Darüber ist das Versatzdreieck gezeichnet.
5. Tippe Kopieren oder Teilen, wenn die Zahlen an den Vorarbeiter oder in deine Notizen sollen.

Kostenlos, und was das Pro-Upgrade bringt

Der Download ist kostenlos. Versatz beim 45°-Fitting-Winkel mit voller Schnittlänge, Rohrdaten für STD und Sch 40, Rechnen mit dem Bandmaß und Einstellungen bleiben so, mit Werbung.

FitterMaster Pro ist ein einmaliger Kauf, kein Abo, keine Testphase. Dafür bekommst du die übrigen Fitting-Winkel (5,625°, 11,25°, 22,5°, 30°, 60° und 90°), Schnitt im freien Winkel, Gehrung, die Einbaumaß-Tabelle, Flansch und Schrauben, beide Schablonen-Bildschirme, die Tabellen Sch 10, XS, Sch 80, Sch 160 und XXS, Meine Spools, den Millimeter-Modus — und keine Werbung mehr.

Offline, privat, ohne Konto

Jede Berechnung und jede Tabelle läuft auf dem Telefon. Das funktioniert auch im fensterlosen Anlagenraum ohne ein Balken Empfang. Es gibt kein Konto, nichts wird hochgeladen; gespeicherte Spools und deine Einstellungen bleiben auf dem Gerät.

Internet braucht sie nur für Werbung in der kostenlosen Version, für den Kauf oder die Wiederherstellung von Pro, und für die kurze App-Store-Prüfung beim Start. Hast du Pro schon gekauft, bleibt es auch ohne Netz freigeschaltet. Die einzige Berechtigungsabfrage ist App-Tracking-Transparenz, nur wegen der Werbung; ein Nein ändert an den Rechnern selbst nichts.

Grenzen, und für wen die App nicht ist

• Nur iPhone, im Hochformat. Es gibt kein iPad-Layout, keine Android-, Mac- oder Apple-Watch-Version.
• Nur Daten für Stumpfschweiß-Rohre aus Kohlenstoffstahl: keine Einbaumaße für Gewinde- oder Muffenfittings, keine Tabellen für Kupfer, PVC oder Edelstahl, keine Flansche der Klasse 900 und höher.
• Schablonen sind 16-Punkt-Anrisse auf dem Bildschirm. Die App druckt keine Wickelschablone auf Papier.
• Rohrgrößen sind NPS in Zoll, auch im metrischen Modus. Die App verwendet keine DN-Größen.

Wer EMT- oder starre Elektroinstallationsrohre biegt, ist hier am falschen Werkzeug: FitterMaster ist für geschweißte Rohre und Fittings gedacht.
