FitterMaster, la calculatrice de tuyauteur pour votre iPhone

Que peut-on calculer avec l'application ?

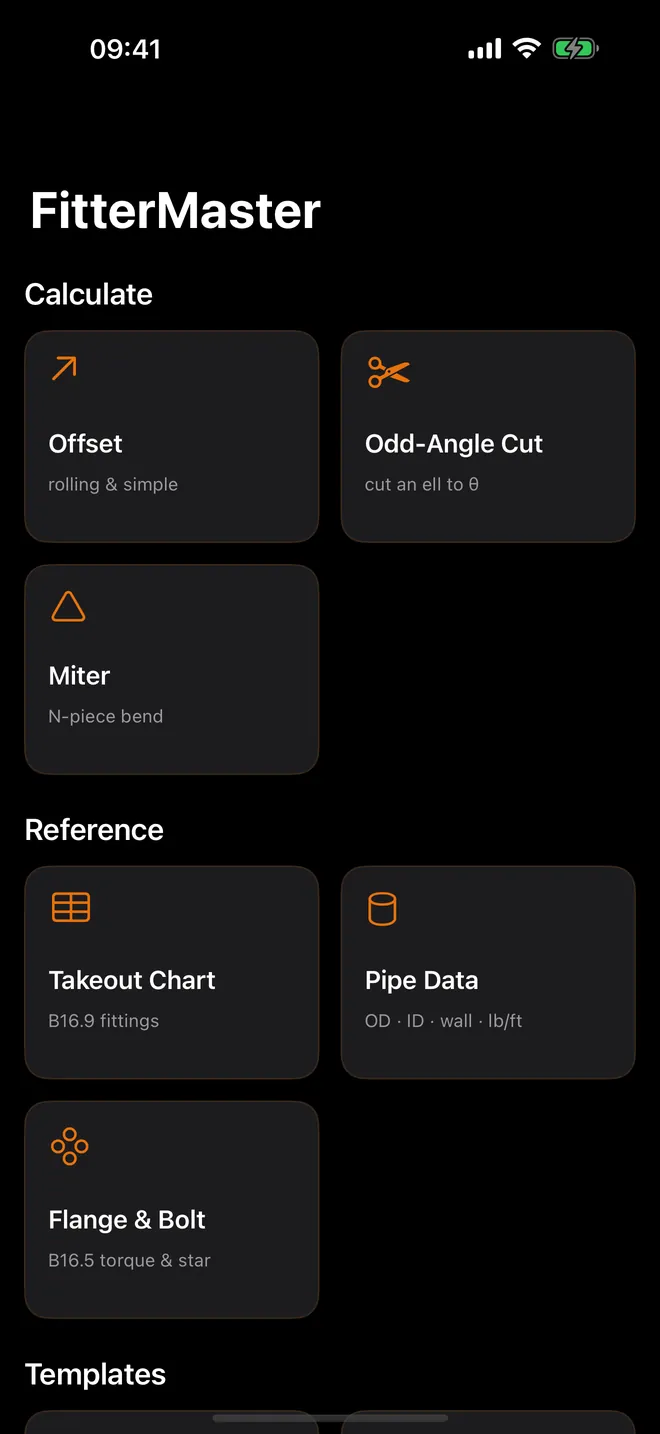

L'écran principal se divise en quatre groupes, pour retrouver la bonne calculatrice selon le travail en cours.

• Calculer : Décalage pour les décalages roulés et simples (décalage réel, longueur, avance et longueur de coupe), Coupe à angle libre pour recouper un coude 90° à n'importe quel angle de 5° à 89°, et Onglet pour un coude en 2 à 8 pièces.

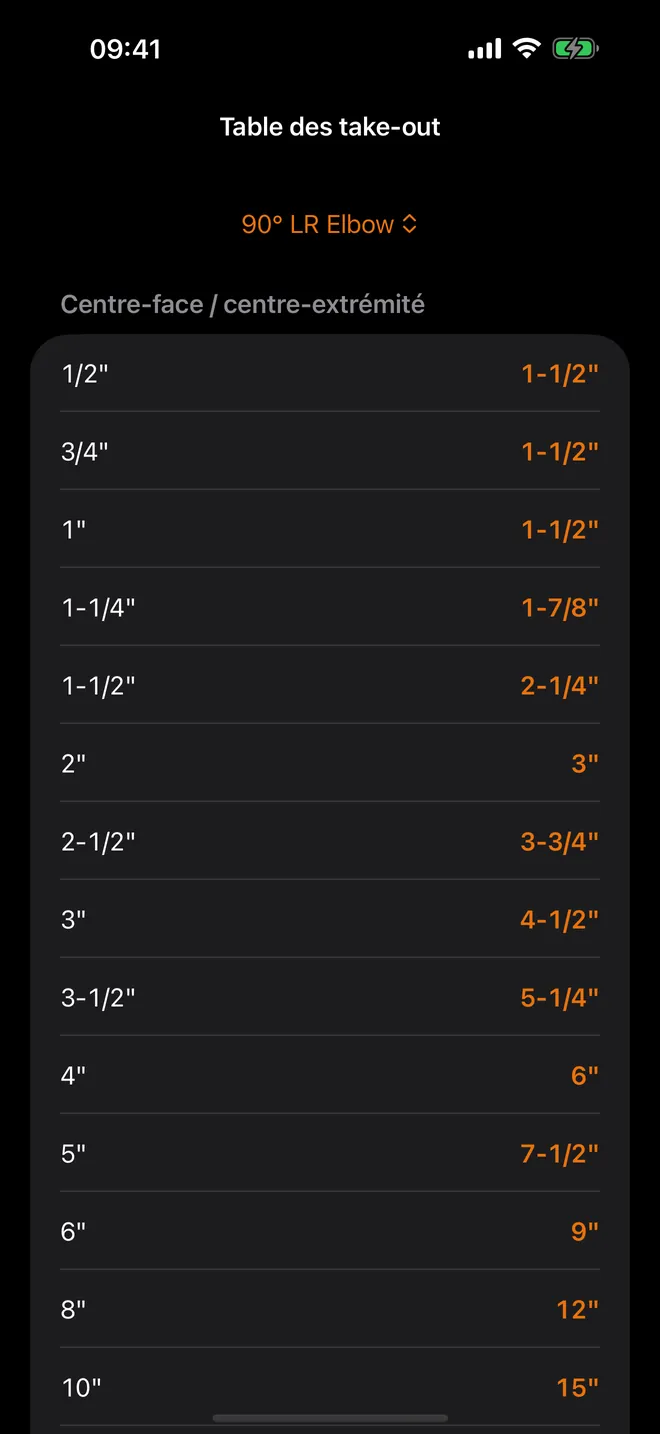

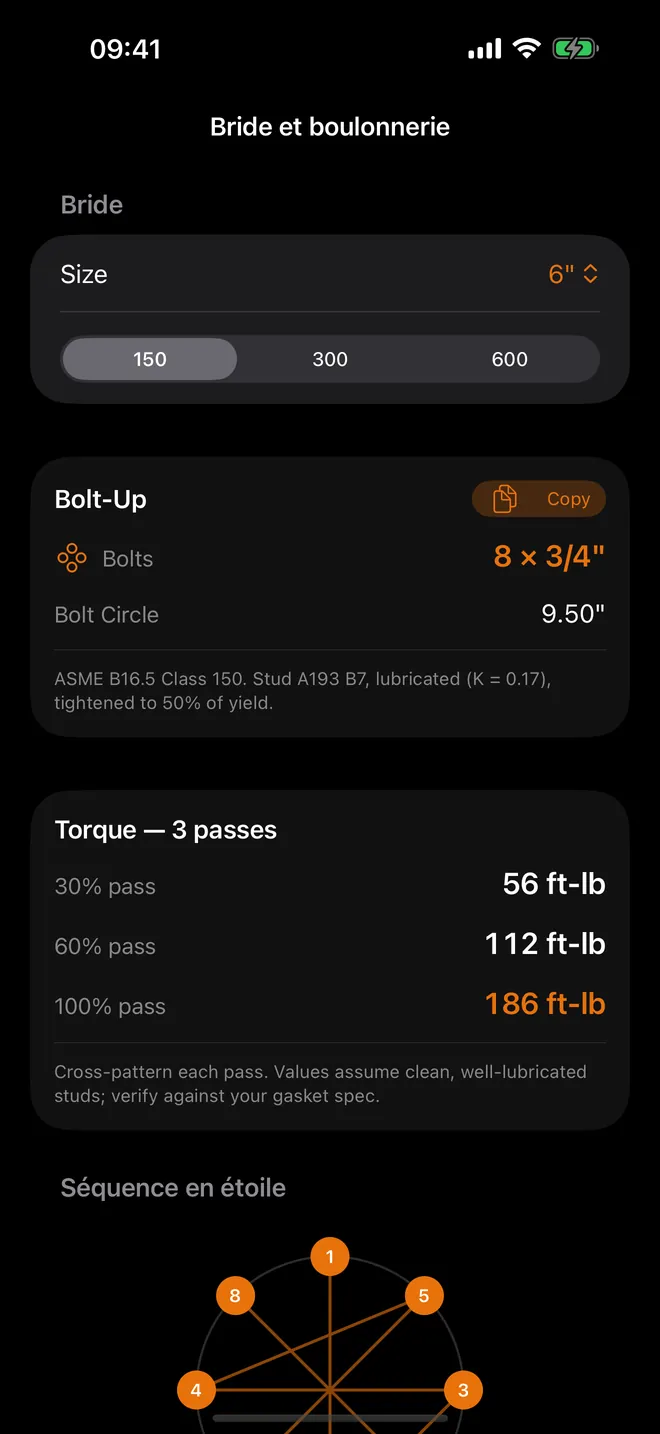

• Références : la Table des cotes de raccords avec les raccords soudés B16.9, Données tuyau avec le diamètre extérieur, intérieur et le poids au pied, et Bride et boulonnerie pour le boulonnage B16.5 Classe 150, 300 et 600.
• Gabarits : Piquage droit et oblique pour les piquages en gueule de loup et obliques de 30° à 90°, et Béquille pour un support découpé sur un collecteur droit ou sur le dos d'un coude 90°.
• Outils : Calculs au mètre ruban pour additionner des pieds-pouces-seizièmes et convertir des décimaux ou millimètres en fractions, Mes tronçons pour les décalages enregistrés, et Réglages.

Les résultats se lisent comme sur un mètre ruban : pieds, pouces et seizièmes, ou trente-deuxièmes si vous préférez. Un décalage vertical de 15" avec un décalage latéral de 8" à 45° sur des coudes 2" long rayon donne une Longueur de coupe de 1'-9-5/16" sans jeu de soudure.

Démarrage rapide

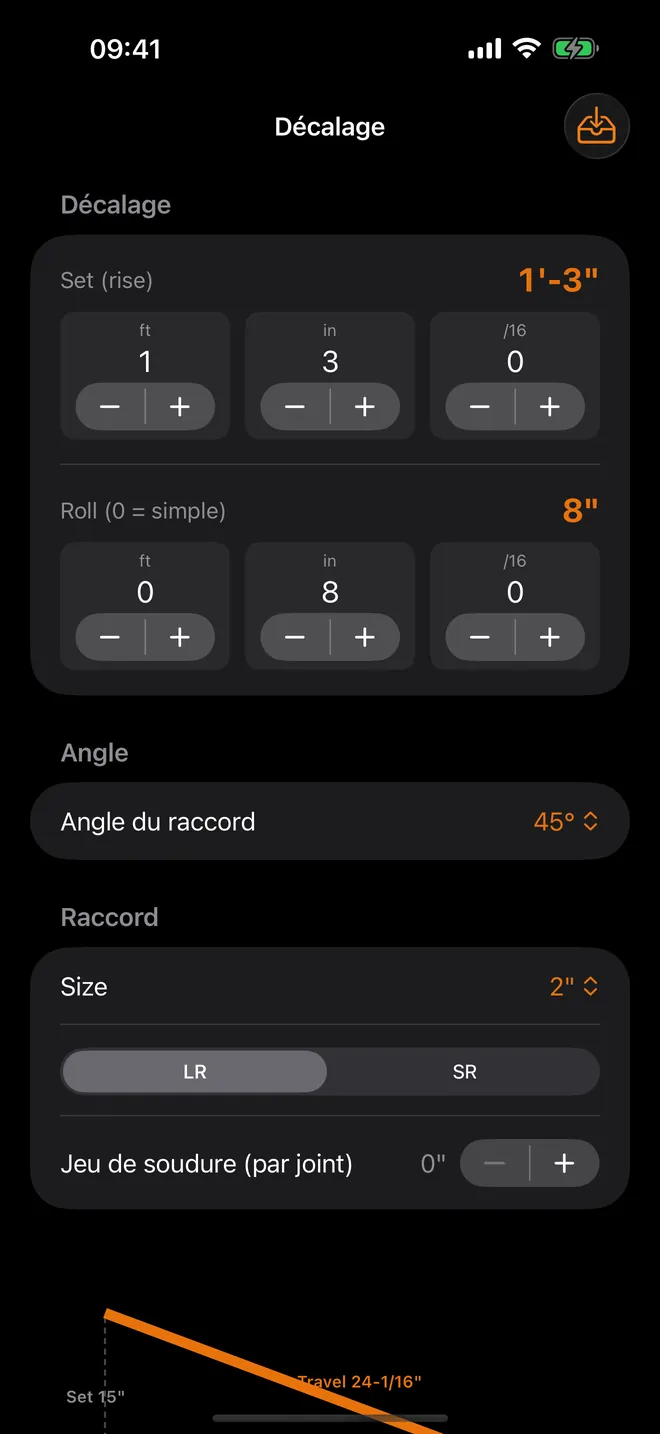

1. Ouvrez Décalage depuis le groupe Calculer.
2. Réglez Décalage vertical et Décalage latéral (0 = simple) avec les compteurs pieds, pouces et seizièmes. Laissez le décalage latéral à 0 pour un décalage simple.
3. Choisissez le Diamètre et la Série (LR ou SR) de vos coudes ainsi que le Jeu de soudure (par joint).
4. Lisez la Liste de coupe : Décalage réel, Longueur (axe à axe), Avance horizontale, Cote du raccord (chacun) et Longueur de coupe. Le triangle du décalage est dessiné au-dessus.
5. Appuyez sur Copie ou Partager pour envoyer les chiffres à votre chef d'équipe ou à vos propres notes.

Gratuit, et ce qu'apporte la mise à niveau Pro

L'application est gratuite au téléchargement. Le décalage à l'angle de raccord 45° avec la longueur de coupe complète, Données tuyau pour STD et Sch 40, Calculs au mètre ruban et Réglages restent gratuits, avec publicités.

FitterMaster Pro est un unique achat optionnel non renouvelable, pas un abonnement, et il n'y a pas d'essai. Il débloque les autres angles de raccord (5,625°, 11,25°, 22,5°, 30°, 60° et 90°), Coupe à angle libre, Onglet, la Table des cotes de raccords, Bride et boulonnerie, les deux écrans de gabarits, les tables Sch 10, XS, Sch 80, Sch 160 et XXS, Mes tronçons, le mode millimètre, et retire les publicités.

Hors ligne, privé, sans compte

Chaque calcul et chaque table s'exécutent sur le téléphone, ce qui fonctionne dans une chaufferie en sous-sol ou sur un chantier sans réseau. Il n'y a pas de compte et rien n'est envoyé en ligne ; les tronçons enregistrés et vos réglages restent sur l'appareil.

Internet n'est utilisé que pour les publicités de la version gratuite, pour acheter ou restaurer Pro, et pour la vérification App Store au lancement. Si vous avez déjà acheté Pro, il reste débloqué hors connexion. Le seul écran d'autorisation demandé est celui de l'App Tracking Transparency, pour les publicités ; répondre non ne change rien dans les calculatrices.

Limites, et pour qui ce n'est pas fait

• iPhone uniquement, en portrait. Il n'y a ni disposition iPad, ni version Android, Mac ou Apple Watch.
• Données pour tube acier carbone soudé uniquement : pas de cotes filetées ou soudées par emboîtement, pas de tables cuivre, PVC ou inox, pas de brides Classe 900 et au-delà.
• Les gabarits sont des 16 points de recul affichés sur écran. L'application n'imprime pas de gabarit papier à enrouler.
• Les diamètres sont en NPS en pouces, aussi en mode métrique. L'application n'utilise pas les diamètres DN.

Si vous cintrez du conduit EMT ou rigide, ce n'est pas le bon outil : FitterMaster est fait pour la tuyauterie et les raccords soudés.
